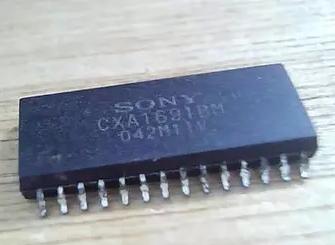

CXA1691AM / AS是一个单芯片FM / AM。在一个芯片内包括了FM/AM收音机所必需的全部功能。包括FM/AM高频电路、中频放大电路、调幅自动增益控制电路(AGC),检波电路、调频自动频率控制电路(AFC)、调频鉴频电路以及音频前置放大、电子音量控制和功率放大电路。使用一块这样的集成电路装成的FM/AM收音机仅需很少的外接元件,而不需任何有源器件。该集成电路广泛地应用在袖珍收音机中。1
中文名
CXA1691
特点
外围元件的数量不多
特点2
低电流消耗
特点3
内置FM/AM选择开关
特点
CXA1691
外围元件的数量不多。
低电流消耗（VCC= 3V）
对于FM：ID= 5.8mA（典型）
上午：ID= 4.7mA（典型）
内置FM/AM选择开关。
大型自动对焦放大器的输出。
VCC= 6五，EIAJ输出=450兆瓦（典型值）
当负载阻抗8欧
绝对最大额定值（Ta =25℃）
电源电压VCC14 V
工作温度Topr-10至+60° C
存储温度Tstg-50至+125° C
允许功耗
PD700毫瓦：（CXA1691AM）
PD1000兆瓦：（CXA1691AS）
功能
调频节
射频放大器，混频器和OSC
（其中包括亚足联可变电容器）。
IF放大器
正交检测
优化的led驱动器
上午一节
射频放大器，混频器和振荡器（RF AGC）
中频放大器（IF AGC）
探测器
优化的LED驱动器
自动对焦节
电子音量控制
调频静音
结构
双极单片集成电路
