目前现状

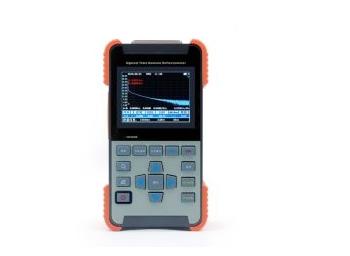

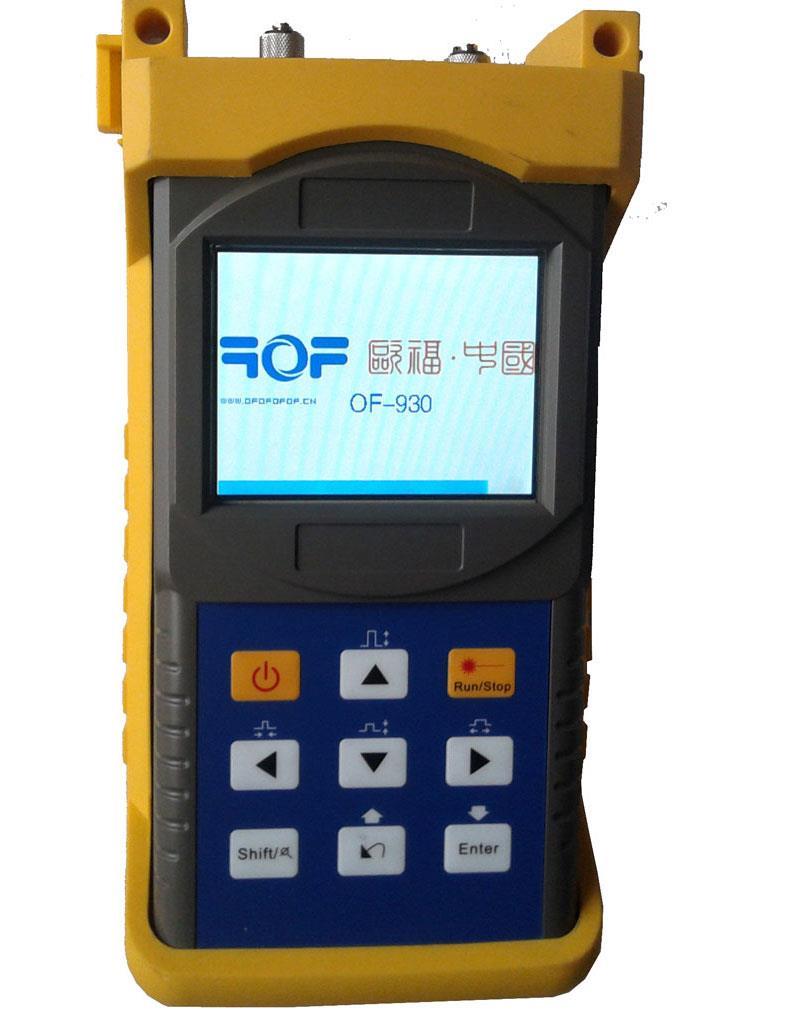

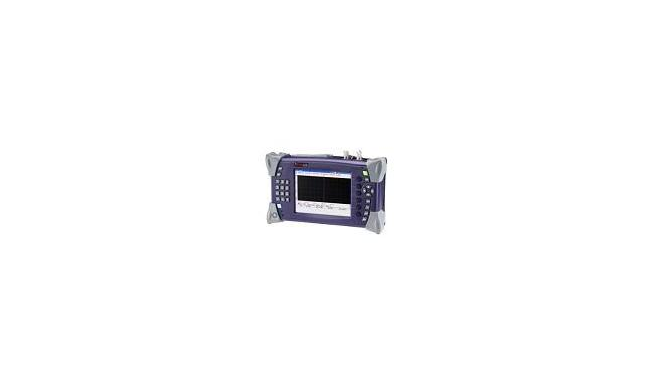

目前OTDR（光时域反射仪）主流品牌国产有中电41所的AV6416、AV6418，中电34所的FS790。进口有日本安立MT9090A、日本横河AQ1200，目前国产OTDR的测试距离及测试精度已大大提高，特别是中电41所的AV6416，测试距离超过80公里，事件盲区仅为1.6米，定价18500元，目前在光纤到户FTTH验收测试中得到广泛使用。

工作特征

OTDR使用

瑞利散射和菲涅尔反射来表征光纤的特性。瑞利散射是由于光信号沿着光纤产生无规律的散射而形成。OTDR就测量回到OTDR端口的一部分散射光。

这些背向散射信号就表明了由光纤而导致的衰减（损耗/距离）程度。形成的轨迹是一条向下的曲线，它说明了背向散射的功率不断减小，这是由于经过一段距离的传输后发射和背向散射的信号都有所损耗。

给定了光纤参数后，瑞利散射的功率就可以标明出来，如果波长已知，它就与信号的脉冲宽度成比例：脉冲宽度越长，背向散射功率就越强。瑞利散射的功率还与发射信号的波长有关，波长较短则功率较强。也就是说用1310nm信号产生的轨迹会比1550nm信号所产生的轨迹的瑞利背向散射要高。

在高波长区（超过1500nm），瑞利散射会持续减小，但另外一个叫红外线衰减（或吸收）的现象会出现，增加并导致了全部衰减值的增大。因此，1550nm是最低的衰减波长；这也说明了为什么它是作为长距离通信的波长。

很自然，这些现象也会影响到OTDR。作为1550nm波长的OTDR，它也具有低的衰减性能，因此可以进行长距离的测试。而作为高衰减的1310nm或1625nm波长，OTDR的测试距离就必然受到限制，因为测试设备需要在OTDR轨迹中测出一个尖锋，而且这个尖锋的尾端会快速地落入到噪音中。

瑞利散射是由于光信号沿着光纤产生无规律的散射而形成。OTDR就测量回到OTDR端口的一部分散射光。这些背向散射信号就表明了由光纤而导致的衰减（损耗/距离）程度。

菲涅尔反射是离散的反射，它是由整条光纤中的个别点而引起的，这些点是由造成反向系数改变的因素组成，例如玻璃与空气的间隙。在这些点上，会有很强的背向散射光被反射回来。因此，OTDR就是利用菲涅尔反射的信息来定位连接点，光纤终端或断点。

OTDR的工作原理就类似于一个雷达。它先对光纤发出一个信号，然后观察从某一点上返回来的是什么信息。这个过程会重复地进行，然后将这些结果进行平均并以轨迹的形式来显示，这个轨迹就描绘了在整段光纤内信号的强弱。

盲区概念

Fresnel反射引出一个重要的OTDR规格，即盲区。有两类盲区：事件和衰减。两种盲区都由Fresnel反射产生，用随反射功率的不同而变化的距离（米）来表示。盲区定义为持续时间，在此期间检测器受高强度反射光影响暂时“失明”，直到它恢复正常能够重新读取光信号为止，设想一下，当您夜间驾驶时与迎面而来的车相遇，您的眼睛会短期失明。

在OTDR领域里，时间转换为距离，因此，反射越多，检测器恢复正常的时间越长，导致的盲区越长。绝大多数制造商以最短的可用脉冲宽度以及单模光纤-45dB、多模光纤-35dB反射来指定盲区。为此，阅读规格表的脚注很重要，因为制造商使用不同的测试条件测量盲区，尤其要注意脉冲宽度和反射值。

例如，单模光纤-55dB反射提供的盲区规格比使用-45dB得到的盲区更短，仅仅因为-55dB是更低的反射，检测器恢复更快。此外，使用不同的方法计算距离也会得到一个比实际值更短的盲区。

事件盲区

OTDR盲区是Fresnel反射引出一个重要的 OTDR规格，即盲区。有两类盲区：事件和衰减。1

转过头来说OTDR，可以检测到连续事件，但不能测量出损耗。OTDR合并连续事件，并对所有合并的事件返回一个全局反射和损耗。为了建立规格，最通用的业界方法是测量反射峰的每一侧-1.5dB处之间的距离。

还可以使用另外一个方法，即测量从事件开始直到反射级别从其峰值下降到-1.5dB处的距离。该方法返回一个更长的盲区，制造商较少使用。

使得OTDR的事件盲区尽可能短是非常重要的，这样才可以在链路上检测相距很近的事件。例如，在建筑物网络中的测试要求OTDR的事件盲区很短，因为连接各种数据中心的光纤跳线非常短。如果盲区过长，一些连接器可能会被漏掉，技术人员无法识别它们，这使得定位潜在问题的工作更加困难。

衰减盲区

衰减盲区是Fresnel反射之后，OTDR能在其中精确测量连续事件损耗的最小距离。还使用以上例子，经过较长时间后，您的眼睛充分恢复，能够识别并分析路上可能的物体的属性。

检测器有足够的时间恢复，以使得其能够检测和测量连续事件损耗。所需的最小距离是从发生反射事件时开始，直到反射降低到光纤的背向散射级别的0.5dB。

盲区的重要性

短衰减盲区使得OTDR不仅可以检测连续事件，还能够返回相距很近的事件损耗。例如，可以得知网络内短光纤跳线的损耗，这可以帮助技术人员清楚了解链路内的情况。

盲区也受其他因素影响：脉冲宽度。规格使用最短脉冲宽度是为了提供最短盲区。但是，盲区并不总是长度相同，随着脉冲变宽，盲区也会拉伸。使用最长的可能的脉冲宽带会导致特别长的盲区，然而这有不同的用途，下文会提到。

动态范围

动态范围是一个重要的OTDR参数。此参数揭示了从OTDR端口的背向散射级别下降到特定噪声级别时OTDR所能分析的最大光损耗。换句话说，这是最长的脉冲所能到达的最大

光纤长度。因此，动态范围（单位为dB）越大，所能到达的距离越长。显然，最大距离在不同的应用场合是不同的，因为被测链路的损耗不同。连接器、熔接和分光器也是降低OTDR最大长度的因素。

因此，在一个较长时段内进行平均并使用适当的距离范围是增加最大可测量距离的关键。大多数动态范围规格是使用最长脉冲宽度的三分钟平均值、信噪比(SNR)=1（均方根(RMS)噪声值的平均级别）而给定。再次请注意，仔细阅读规格脚注标注的详细测试条件非常重要。

凭经验，我们建议选择动态范围比可能遇到的最大损耗高5到8dB的OTDR。例如，使用动态范围是35dB的单模OTDR就可以满足动态范围在30dB左右的需要。假定在1550nm上的典型光纤典型衰减为0.20dB/km，在每2公里处熔接（每次熔接损耗0.1dB），这样的一个设备可以精确测算的距离最多120公里。

最大距离可以使用光纤衰减除OTDR的动态范围而计算出近似值。这有助于确定使设备能够达到光纤末端的动态范围。请记住，网络中损耗越多，需要的动态范围越大。请注意，在20μ指定的大动态范围并不能确保在短脉冲时动态范围也这么大，过度的轨迹过滤可能人为夸大所有脉冲的动态范围，导致不良故障查找解决方案。

Android版的OTDR模块

目前都是便携式或手持式的OTDR，携带，打印，存储等都有不便，如今Android手机和平板都普及到每个人手中，台湾捷耀Radiantech公司研发了OT-9000系列OTDR模块，配个人带有USBTOG功能的安卓终端移动设备就可以操作，应用方便。

OT-9000系列带有内置光功率计,超便携的设计,重量轻便,质量可靠,操作简单快速解决PON DSN，FTTX，CATV的光纤测试,光纤接头定位,光纤网的断裂和不完善之处的问题。

OT-9000系列沿着光纤查明事件点并且显示在和笔记本一样轻便的便携设备:平板电脑和手机,可支持Android4.x或者Windows XP/Windows7操作系统.

应用软件用于数据的分析、处理和储存.带有UBS接口,使OT-9000能更简单的通过便携设备传输数据到云端。
